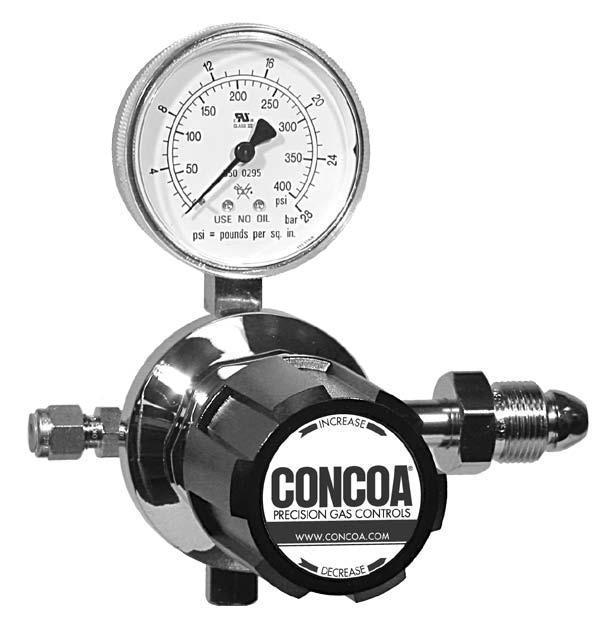

5260系列激光氣體用單級調壓閥

規格：5260系列

單位：臺

瀏覽次數：3769

性能標簽：

5260系列激光氣體用單級調壓閥，最大入口壓力3000 PSIG ，出口壓力0~200PSIG ， Cv = 0.28, 用于激光氣體,

產品詳細描述

5260系列簡介和性能特點

5260系列調壓閥設計用于從低溫液態氣瓶供應輔助氣體時的初 級壓力控制，中流量(可達1,500 SCFH)和中壓力(可達200PSIG) 應用。管道用調壓閥可以用于管道系統，用于發射激光時氣體用。
• 設計用于低入口壓力，優化流量用于液態氣瓶
• 較大Capsule®閥座可獲得傳統調壓閥不可獲得的流速
• 3,000Psig入口額定壓力，用于高壓氣瓶很安全
• 現場可調壓力限制，保障下游設備安全
• 盤旋型膜片，平滑壓力變化
• 標準安全閥，保護膜片和壓力表

5260系列材質

• 閥體：鍍鉻鑄銅
• 閥帽：鍍鉻壓鑄鋅
• 閥座：PTFE
• 過濾器：10微米燒結青銅
• 膜片：316L不銹鋼
• 內部密封：PTFE

5260系列技術指標

• 最大入口壓力：3000 PSIG
• 溫度范圍：-40~140°F (-40~60°C)
• 壓力表: 2 ½”直徑、雙刻度、黃銅
• 接口：¼” FPT
• 氦氣泄漏率：1 x 10-8 scc/sec
• Cv ：0.28
• 重量：1.26 kg

應用

從液態氣瓶的激光輔助氣體：
        氮氣和氧氣來自液態氣瓶，流量可達1,500 SCFH，325或500 PSIG氣瓶壓力
來自管道的激光輔助氣體：氮氣和氧氣、激光束吹掃
來自發生器活或溫氣源的氮氣或清潔干燥的空氣：流速可達1,000 CFH

選型信息


5260	訂貨號	入口	出口壓力范圍	可用氣體	出口
系列	806-5260	¼”管接頭	0-200 PSIG (0-14 BAR)	通用管道調壓閥	¼”不銹鋼卡套管接頭
	806-5261	CGA 320	0-200 PSIG (0-14 BAR)	二氧化碳
	806-5265	CGA 580	0-200 PSIG (0-14 BAR)	惰性氣體(氮氣, 氬氣與氦氣)
	806-5266	CGA 540	0-200 PSIG (0-14 BAR)	氧氣
	806-5267	CGA 540	0-200 PSIG (0-14 BAR)	氧氣，帶1,000 PSI 入口壓力表

 本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
