規格:DSR56N, DSR56NV
單位:
瀏覽次數:11797
性能標簽:
DSR56N , DSR56NV , 中高端雙色紅外測溫儀 , 測溫范圍500~3300°C , 高性價比雙色紅外測溫儀 , 低價雙色紅外測溫儀 , 比色紅外測溫儀 , 選雙色紅外測溫儀, 要選DSR56N和DSR56NV , 最小可測目標直徑0.8mm , 碳化硅長晶爐 , 長晶爐 , 鋼鐵行業應用 , 鑄造 , 鍛造 , 感應加熱 , 熱處理應用
中高端 雙色紅外測溫儀
DSR56N 500~3300°C
DSR56NV 500~3300°C
比很多雙色紅外測溫儀精度高多了!
比很多雙色紅外測溫儀價格便宜多了!
用途
鋼鐵冶金行業、窯爐、單晶爐、長晶爐、淬火、硬化、焊接、CVD、MOCVD
主要特征
• 測溫范圍500~3300°C (分段)
• 線性溫度輸出0~20mA/4~20mA,可切換
• 集成式顯示器、按鍵和RS485通信接口
• 激光瞄準或內置彩色視頻瞄準,可選透鏡瞄準或取景器
• 最小可測目標直徑:0.8mm
• 最短響應時間 5ms
性能指標
技術數據 | |
型號 | DSR56N、DSR56NV |
測溫范圍 | 500~1200°C* (距離系數50:1) |
600~1400°C** (距離系數100:1) | |
700~1800°C (距離系數200:1) | |
800~2500°C (距離系數300:1) | |
900~3000°C 或1000~3300°C (距離系數300:1) | |
子測溫范圍 | 在測溫范圍內可調, 最小跨度50°C |
光譜范圍 | 0.7 μm ~ 1.1 μm |
光學系數 | 固定焦距(250, 650, 2000, 4000)1,最小可測光斑直徑為0.8mm |
距離系數 | *50:1 ,**100:1, 200:1 , 300:1 |
測量誤差2 | 0.5 %測量值(°C) |
重復精度2 | 0.1%測量值(°C) |
NETD3 | 0.1°C |
響應時間(t95) | 最小5ms,可調,可達100s |
比色系數(坡度) | 0.800 ~ 1.200 |
發射率 | 0.050~1.000, 可通過通信接口或測溫儀上的按鈕調整 |
透過率 | 50 % ~ 100 % |
存儲方式 | 最小值和最大值存儲,通過通信接口可調 |
環溫補償 | 在測溫范圍內可調 |
輸出信號 | 0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 500 Ω |
通信接口 | 電隔離RS485接口,半雙工,最大115 kBd,數據通信協議 Modbus MTU |
瞄準方式 | 激光瞄準、視頻瞄準、透過透鏡瞄準、取景器 |
切換輸出/切換閾值 | 1 光耦繼電器, RLoad 最小48 Ω (電隔離)/在測溫范圍內可調 |
軟件 | Windows®下PYROSOFT Spot,可選PYROSOFT Spot Pro |
可調參數 | 通過通信接口或設備可調: 發射率(坡度或比色系數)、透過率、環溫補償、響應時間、 |
數據存儲設置、子測溫范圍、切換輸出的切換閾值 | |
供電電源 | 24 VDC ± 25%, 殘留紋波500mV |
功耗 | 最大1.5 W (在切換輸出處無負荷) |
運行溫度 | 0~70°C |
存儲溫度 | –20~70°C |
重量 | 約 750 g |
外殼和尺寸 | 不銹鋼圓形外殼,帶插頭, ∅ 50 mm |
測試規則 | EN 55 011:1998, limit class A |
防護等級 | IP65 符合 DIN EN 60529 和 DIN 40050 |
CE認證 | 遵守EU規則(EN 50 011) |
供貨范圍 | DG56N / DG56NV / DS56N / DS56NV / DSR56N / DSR56NV,操作手冊, 檢測單, |
軟件PYROSOFT Spot, 無連接電纜(請單獨訂貨) | |
1 其它固定焦距可按要求定制. 2 技術指標經過黑體爐標定, T環溫 = 23°C, t95 = 1 s. 3 噪聲等溫差。 |
光學系數
固定焦距 | ||||||
測量距離 | a=250mm | a=650mm | a=2000mm | a=4000mm | ||
型號 | 測溫范圍 | 光圈D(mm) | 測量視場直徑M(mm) | |||
DSR56N、DSR56NV | 500~1200°C | 8 | 5.0 | 13.0 | 40.0 | 80.0 |
DSR56N、DSR56NV | 600~1400°C | 6 | 2.5 | 6.5 | 20.0 | 40.0 |
DSR56N、DSR56NV | 700~1800°C | 6 | 1.3 | 3.5 | 10.0 | 20.0 |
DSR56N、DSR56NV | 800~2500°C | 6 | 0.8 | 2.2 | 6.7 | 13.3 |
DSR56N、DSR56NV | 900~3000°C | 6 | 0.8 | 2.2 | 6.7 | 13.3 |

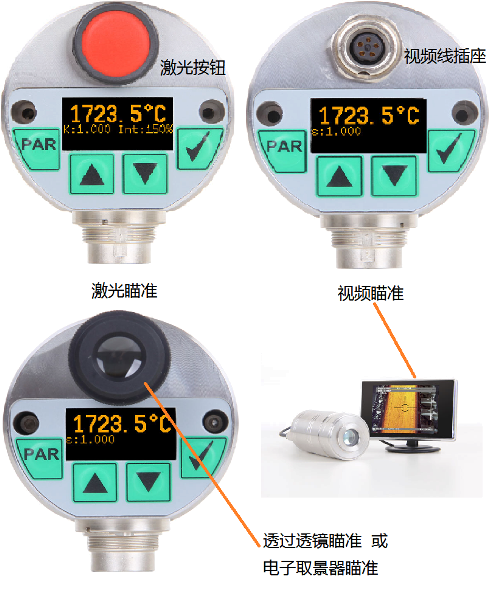

后部參數調整按鍵和顯示器
四種瞄準方式:激光瞄準、透鏡瞄準、視頻瞄準、電子取景器(目鏡)瞄準
56系列附件、配件 參見:

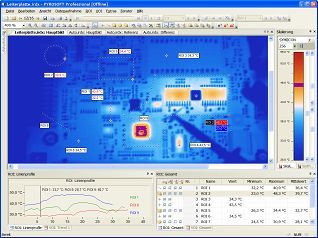

記錄和操作軟件:
2、專業版紅外測溫儀軟件PYROSOFT Spot Pro
手持式參數編程器 手持式參數編程器DHP1040
