規格:DG42N , 短波 , 中高溫 , 250-1300°C , 350-1800°C
單位:臺
瀏覽次數:18498
性能標簽:
低價格 , 高精度 , DG42N , 紅外測溫儀 , 測溫范圍250~1300°C , 350~1800°C , 波長1.5~1.8μm , 特別適合各種熱處理爐 , 熱加工過程 , 單晶硅 , 長晶爐
低價、短波、超高精度、德國制造
熱處理、熱加工行業的測溫利器
最低價格的集成式進口紅外測溫儀
高精度、超低價進口紅外測溫儀
數字式紅外測溫儀DG42N為短波紅外測溫儀,價格比40系列要低,但精度依然很高,也是國外品牌中價格最低的短波紅外測溫儀,廣泛用于工業應用。
該紅外測溫儀特別適合如鋼鐵、陶瓷、熱加工、單晶爐、多晶爐、藍寶石及熱處理行業等不同物體表面的非接觸測溫。
不銹鋼堅固的外殼可以允許在惡劣的工況應用。
最快響應時間(t95)10ms(可根據需要,最小可設定為5ms),適合快速運動的過程測溫。
內置激光瞄準燈允許精確地瞄準被測物體。
溫度輸出為線性、標準4~20mA,可以快速集成到現有測溫和控制系統。
發射率可以在紅外測溫儀尾部直接調整,參見網頁:
DT42L、DT42G、DG42N、DS42N接線圖和發射率調整
典型應用:
• 鋼鐵生產
• 玻璃
• 陶瓷
• 窯爐、各種爐窯
• 金屬工業
• 熱加工、熱處理
• 單晶硅、長晶爐
• 最小可測目標直徑:1.2mm
特別說明(1):
DG42N、DS42N系列也可以調整測溫范圍,比如可以將250~1300°C調整為 800~1100°C,要實現這一點,有2種方法可以做到:
1) 訂貨時說明需要的溫度范圍,出廠時設定到需要的溫度范圍;
2) 購買一根TTL-USB通信接口,和軟件通信,可以在軟件里調整。
特別說明(2):

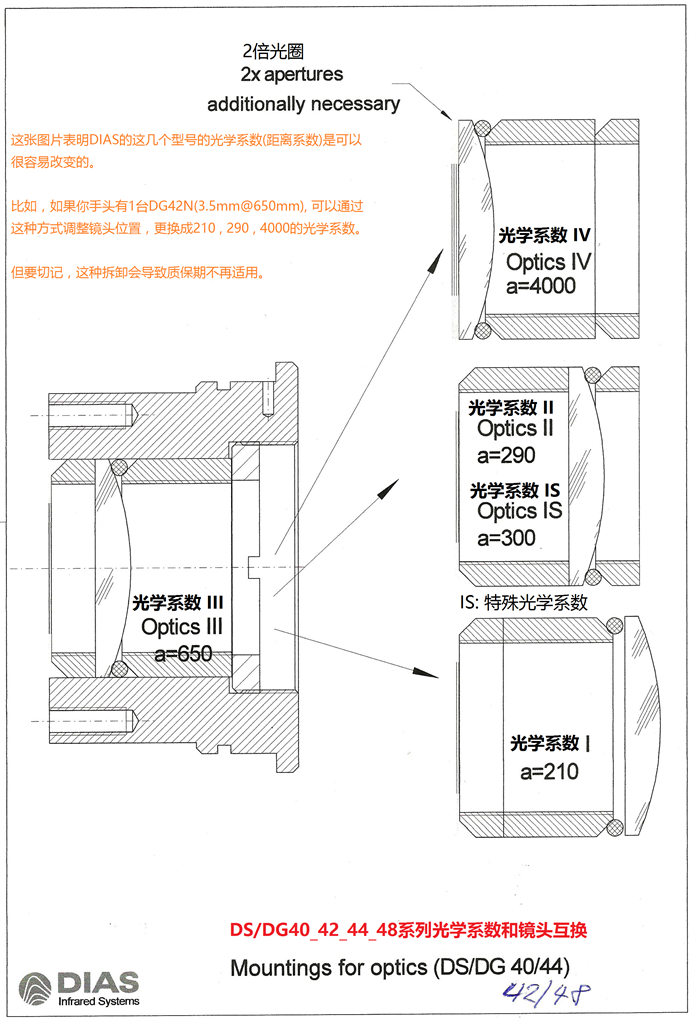

DG42N、DS42N系列也可以從一個光學系數調整為其它光學系數,比如可以將光學系數1.2mm @ 210mm調整為3.3mm@650mm
要實現這一點,需要準備一個小工具,從探頭前部擰開,將前面的凸透鏡按照下圖的位置調整即可,但要切記,這種光學系數更換會導致質保期不再適用。
技術數據一覽
技術數據 | 描述 |
型號 | DG42N |
測溫范圍 | 250 ~ 1300 °C 或 350 ~ 1800 °C |
光譜范圍 | 1.5 ~ 1.8 µm |
子測溫范圍 | 在測溫范圍內可調,最小跨度 50 °C (出廠設定) |
固定焦距 | 210, 290, 650, 4000,最小可測量物體直徑1.2mm |
測量誤差 | 0.5 % 測量值(°C) |
重復精度 | 0.1 %測量值(°C) |
NETD | < 0.1 K |
響應時間 (t95) | 5ms~100s可調 (出廠設定10ms,可根據需要出廠設定為5ms) |
發射率 | 0.20 ~ 1.00, 可調,(出廠設定: 1.00) |
輸出信號 | 4~20 mA, 溫度線性, 最大負荷: 500 Ω @ 24 V |
瞄準 | 內置激光瞄準 |
供電電壓 | 24 V DC ± 25 %, 殘留波紋 500 mV, 激光瞄準燈: 7~30 V DC, < 200 mW |
功耗 | 最大 0.6 W (不帶瞄準燈) |
操作溫度 | 0 ~ 70 °C |
存儲溫度 | –20 ~ 70 °C |
重量 | 約 450 g |
尺寸 | 螺紋 M40 × 1.5, 長度 125 mm |
外殼 | 不銹鋼,帶插頭 |
安全等級 | IP 65 (符合 DIN EN 60529 及 DIN 40050) |
CE 認證 | 符合 EU 規則 |
供貨范圍 | DG42N, 操作手冊, 檢測單, 2 個安裝螺母, 5 針 5 m 連接電纜, 更長電纜可選 |
電氣附件、機械附件、光學附件
連接電纜 | 長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或30 m |
供電電源 | 24 VDC, 0.6 A |
數顯表 | 帶安裝架,LED顯示 |
安裝支架 | 固定或可調 |
球形安裝支架 | 可調 |
空氣吹掃器 | 不銹鋼, 清潔空氣0.1~ 0.5 bar, 無油 |
瞄準管 | 用于空氣吹掃器, 100 mm長, 300 mm長 |
水冷套 | 不銹鋼帶集成式空氣吹掃器和安裝支架 |
真空法蘭 | KF 16帶ZnSe 窗口鏡頭 90°, 含空氣吹掃 滑動窗口 中間可安裝玻璃窗口 |
窗口 | 保護窗口或滑動窗口,真空法蘭和冷卻套,石英玻璃,氟化鈣玻璃,硒化鋅,藍寶石,硫化鋅等玻璃 |
發射率增強器 | 增加低發射率物體的發射率 |
激光瞄準燈 | 瞄準燈頭帶安裝螺紋 |
機械安裝附件
參見:42系列機械附件安裝組合
光學系數
光學系數210、290、650、4000 | |||||||
光學系數210 (聚焦點在 a=210mm 測量距離),光圈 ∅ D=12.5mm | |||||||
測量距離a(mm) | 0 | 100 | 210 | 300 | 400 | 500 | 600 |
測溫范圍 | 測量光斑直徑M(mm) | ||||||
DG42N (250~1300°C) | 12.5 | 7.5 | 2 | 8.2 | 15.1 | 22 | 28.9 |
DG42N (350~1800°C) | 12.5 | 7.1 | 1.2 | 7.1 | 13.6 | 20.1 | 26.6 |
光學系數290 (聚焦點在 a=290mm 測量距離),光圈 ∅ D=11.8mm | |||||||
測量距離a(mm) | 0 | 100 | 200 | 290 | 400 | 500 | 600 |
測溫范圍 | 測量光斑直徑M(mm) | ||||||
DG42N (250~1300°C) | 11.8 | 8.8 | 5.7 | 3.0 | 8.6 | 13.7 | 18.8 |
DG42N (350~1800°C) | 11.8 | 8.2 | 4.7 | 1.5 | 6.5 | 11.1 | 15.7 |
光學系數650 (聚焦點在 a=650mm 測量距離),光圈 ∅ D=10.8mm | |||||||
測量距離a(mm) | 0 | 200 | 400 | 650 | 800 | 1000 | 2000 |
測溫范圍 | 測量光斑直徑M(mm) | ||||||
DG42N (250~1300°C) | 10.8 | 9.5 | 8.2 | 6.5 | 10.5 | 15.8 | 21.1 |
DG42N (350~1800°C) | 10.8 | 8.6 | 6.3 | 3.5 | 6.8 | 11.2 | 15.6 |
光學系數4000(聚焦點在 a=4000mm 測量距離),光圈 ∅ D=10.4mm | |||||||
測量距離a(mm) | 0 | 400 | 800 | 1600 | 2400 | 3200 | 4000 |
測溫范圍 | 測量光斑直徑M(mm) | ||||||
DG42N (250~1300°C) | 10.4 | 13.4 | 16.3 | 22.2 | 28.2 | 34.1 | 40 |
DG42N (350~1800°C) | 10.4 | 11.4 | 12.3 | 14.2 | 16.2 | 18.1 | 20 |
低價短波紅外測溫儀DG42N矩陣
德國DIAS紅外DG系列紅外測溫儀對比一覽表
集成式紅外測溫儀
1、方形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DG10N(200~2500°C,分段)
2、圓形、響應時間短(2ms)、電動調焦、就地顯示器、多種瞄準方式的單色紅外測溫儀DG55N(200~2500°C,分段)
3、圓形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DG56N(200~2500°C,分段)
4、圓形、響應時間2ms、無就地顯示器、激光或視頻瞄準、單色紅外測溫儀DG54N(200~2500°C,分段)
5、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DG44N(250~2500°C,分段)
6、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DG47N(250~2500°C,分段)
7、圓形、響應時間10ms、無就地顯示、LED或激光瞄準、二線制、單色紅外測溫儀DG40N(250~3000°C,分段)
8、低價格、圓形、響應時間10ms、無就地顯示、激光瞄準、二線制、單色紅外測溫儀DG42N(250~1800°C,分段)
9、小探頭、響應時間10ms、有就地顯示、無瞄準、四線制、單色紅外測溫儀DG4N(600~2500°C,分段)
光纖式紅外測溫儀
1、2ms響應時間、四線制、光纖單色紅外測溫儀DGF11N(250~2500°C,分段)
2、10ms響應時間、二線制、低價格、光纖單色紅外測溫儀DGF40N(250~2500°C,分段)
3、5ms響應時間、四線制、低價格、光纖單色紅外測溫儀DGF44N(250~2500°C,分段)
4、5ms響應時間、四線制、低價、帶聯網的光纖單色紅外測溫儀DGF47N(250~2500°C,分段)
便攜式紅外測溫儀
手持式、可視圖像瞄準的紅外測溫儀DG80NV(200~2000°C,分段)
紅外傳遞源
紅外測溫儀、紅外熱像儀標定用的傳遞源DG10Ncal(300~1800°C)
