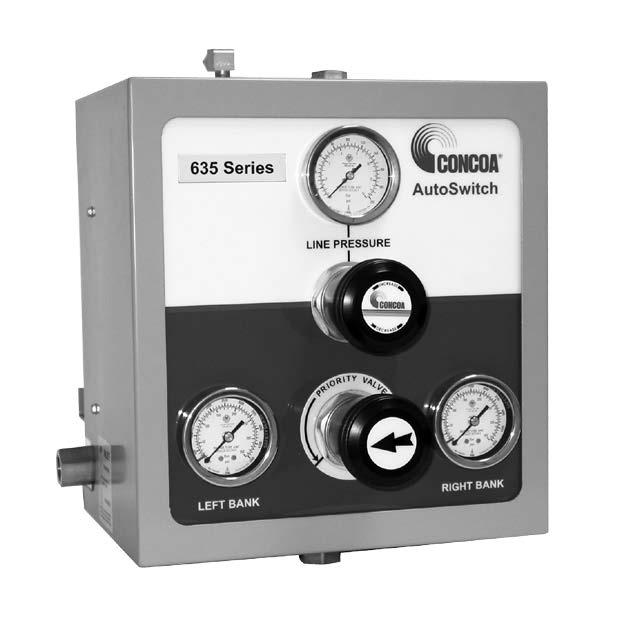

635系列差壓切換系統確保從初級和儲備氣罐不間斷供應過程氣體。超高流量系統保證通過內置管道調壓閥的恒定出口壓力。635系列的½” FNPT接口確保最大流量能力。非電動設計使得 635系列稱為工業應用的良好選擇。
高級特征
• 高壓氣瓶初級和儲備
• 平衡主閥,高流量能力
• 內置管道調壓閥,在更換氣源時穩定管道壓力
• 可變管道壓力,管道壓力現場可變
• 易于使用的壓力順序控制閥,一個按鈕切換氣瓶使用優先級
• 集成式匯流排系統,安裝方便
應用
陶瓷上光:不間斷供應氫氣
退火:大流量供應氮氣, 氫氣和混合氣體
燃氣:安全供應用于切割、焊接或符合OSHA規則的匯流排系統的焊接
材料
壓力順序控制閥與管道調壓閥:黃銅棒料
膜片:玻纖增強型Neoprene
箱體:丙烯酸粉末涂層鋼材
管接頭和接口:316 不銹鋼, 黃銅,與銅
內部密封:PTFE ®
閥座:Neoprene, PTFE ® 與Viton®
壓力表和壓力開關:黃銅, 青銅與不銹鋼
止回閥:黃銅, Viton®密封
技術指標
最大入口壓力:3000 PSIG (210 BAR)
溫度范圍:-40 ~ 140°F (-40 ~ 60°C)
最大流量:6000 SCFH (2830LPM)
入口接頭 (箱體):½” FPT
出口接頭:½” FPT
重量:54 lbs. (25 kg)
選型表
系列
A
B
C
D
E
F
出口壓力
匯流排型式
豬尾管型式
站數/側
豬尾管接頭
選項
635
1: 0-15 PSIG
0: 1/2”FPT(適用于C和D= “0”)
0:無安裝包, 無豬尾管(適用于B 和 C= “0”時)
請制定可用的接頭
H: 120V加熱器
2: 0-40 PSIG
1:標準長度(站間12”)
2: 24” 硬銅
1: 1個站
PTFE內襯豬尾管, 用于氧氣
含累積器C:外來入口CO2,惰性氣體
3: 0-120 PSIG
帶1個氣瓶/站
3: 72” 柔性不銹鋼鎧裝外殼, 不銹鋼芯
2: 2個站
擴展段
R: 外來入口,氬氣,氫氣,氧氣及其混合氣
3:標準長度(站間12”)
4: 24” 柔性不銹鋼鋼帶,PTFE®內襯
3: 3個站
防止絕熱壓縮
帶2個氣瓶/站
5: 36” 柔性不銹鋼鎧裝外殼,不銹鋼芯
4: 4個站
引起的著火.
4:緊湊長度(站間6”)
6: 36” 柔性不銹鋼鋼帶,PTFE®內襯
5: 5個站
不用于氦氣或氫氣
帶1個氣瓶/站
7: 24” 柔性不銹鋼鎧裝外殼,不銹鋼芯
6: 6個站
本安柵 含CGA 350
6:緊湊長度(站間6”)
9: 72” 柔性不銹鋼鋼帶,PTFE®內襯
7: 7個站
帶2個氣瓶/站
8: 8個站
9: 9個站
其它選項
選項 | 訂貨號 | 描述 |
匯流排地面臺架 | 830-7437 | 支持2個標準長度(12”)的擴展匯流排連貫安裝 |
AutoSwitch地面臺架 | 830-7439 | 支撐AutoSwitch 箱體 |
