智能制造：PYROINC768N燃燒室紅外熱成像儀系統

規格：PYROINC768N, PI768N

單位：套

瀏覽次數：9651

性能標簽：

智能制造：PYROINC768N燃燒室紅外熱像監控系統 ， 窯爐紅外相機 , 爐膛紅外成像和測溫 , 管道鏡頭 , 溫度范圍600~1500°C或800~1800℃ , 波長0.8~1.1μm , 可穿過玻璃(窗口) , 測量物體溫度 , 直接進口 , 無需出口證書

產品詳細描述

智能制造：

低價爐膛內部測溫和成像的解決方案

燃燒室紅外測溫成像系統PYROINC 768N

燃燒室紅外熱像監控系統PI768N

本款為帶管道鏡頭(內窺鏡)的高溫紅外熱成像儀解決方案，基于德國DIAS公司最著名的高溫紅外熱成像儀PYROVIEW 640N，目前已經改為PYROVIEW768N或PYROVIEW512N.

性能指標如下：

型號	PYROINC768N
光譜范圍	0.8~1.1μm
測溫范圍	600~1500°C 或 800~1800°C
傳感器	二維Si-CMOS紅外陣列
像素	768*576(442368像素)
光學鏡頭	視場角74°x59°, 測量距離>1m，空間分辨率1.7mrad
調焦方式	電動調焦
誤差	2%測溫值
NETD	1°C
幀頻	50Hz
通信接口	千兆以太網
重量	約15kg
供電電壓	12~36VDC, 功耗7~10VA
外殼	不銹鋼外殼, 長1040mm, 氣冷Φ114mm,水冷Φ104mm
操作溫度	-10~55°C
存儲溫度	-20~70°C，相對濕度95%
軟件	PYROSOFT，可定制特殊軟件

它包含如下幾個部分：

1、PYROVIEW 768N Compact+ 紅外熱成像儀

2、內窺鏡：管道鏡或內窺鏡，74°×59°, 空間分辨率:1.7mrad；帶全天候外殼或冷卻套IP65

3、（斷水、斷氣）自動伸縮單元（自動退出機構）：機構伸縮管道由硅鉻鉬耐蝕耐熱合金鋼構成

4、窯爐自動打開/關閉設備: 由硅鉻鉬耐蝕耐熱合金鋼構成

       通過電控柜和紅外熱成像儀的控制，自動控制打開或關閉爐門。

5、控制和供電柜（含水流量監控、氣流量監控、熱像儀監控及軟件、供電、控制線路等）

整體系統

安裝在爐膛或燃燒室的PYROINC768N

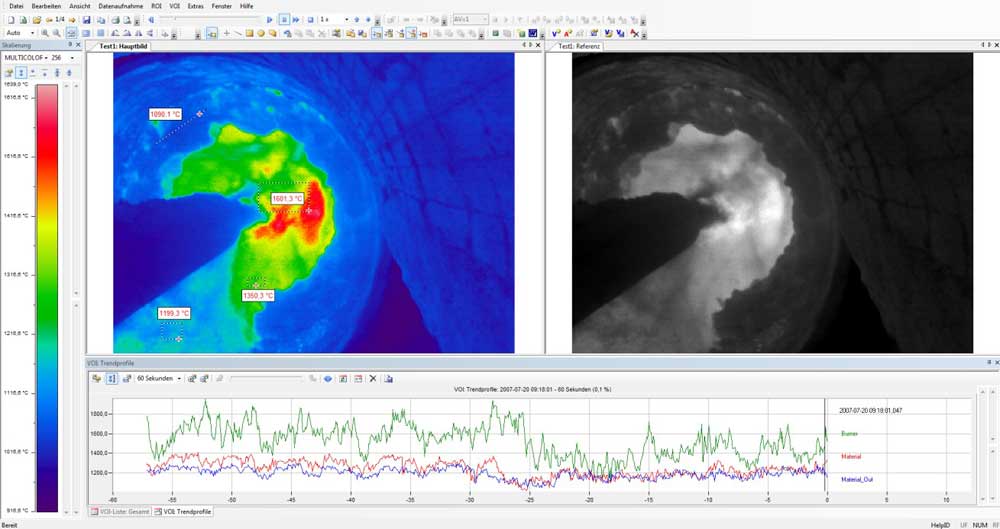

燃燒室PYROINC768N系統熱圖像

玻璃窯爐PYROINC768N系統熱圖像

德國DIAS紅外熱成像儀專用軟件

免費版PYROSOFT Compact

專業版PYROSOFT Professional I/O
